AVIOR SERIES

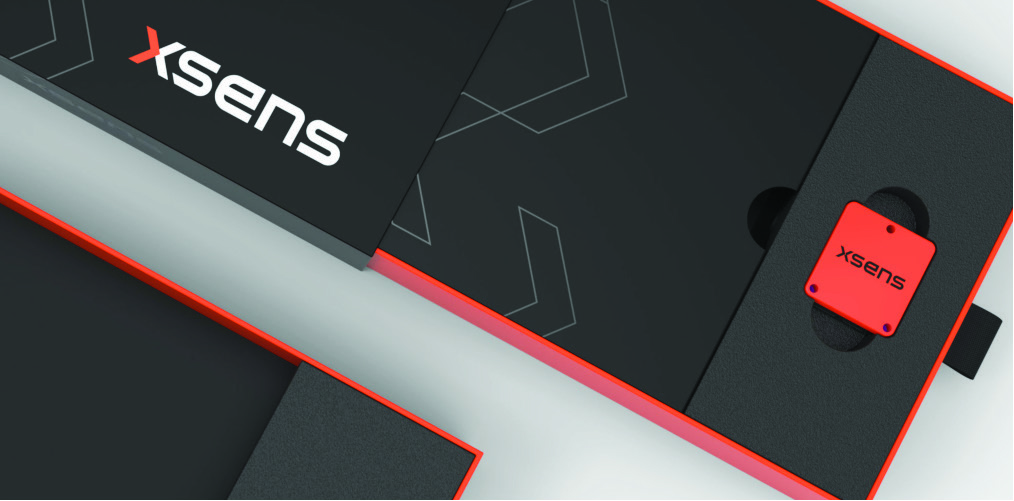

XSENS AVIOR in versione OEM Moduli “Plug & play” calibrati progettati per integrazione OEM con funzionalità IMU, VRU e AHRS progettati per superare le condizioni più difficili

Descrizione

Una piattaforma di sviluppo progettata per un nuovo livello di precisione, affidabilità e robustezza

Il raggiungimento dell’autonomia in ambienti difficili richiede più di un semplice sensore inerziale di base. Servono sensori in grado di operare su terreni imprevedibili, di resistere a temperature estreme e di funzionare senza problemi in presenza di vibrazioni e urti intensi.  È qui che entra in gioco Xsens Avior. La nostra nuova serie è costruita appositamente per offrire prestazioni costanti, fornendo la base fondamentale per i sistemi autonomi che operano nelle condizioni più difficili.

Accuratezza

Dati di orientamento precisi, che supportano la navigazione ovunque, grazie al design a doppio processore.

Mitigazione delle vibrazioni e degli urti

Misure accurate anche in condizioni di vibrazioni estreme, con il supporto del filtraggio analogico.

Magnetic immunity

Eccezionale resistenza ai disturbi magnetici grazie a modelli magnetici avanzati.

Facile integrazione

Plug-and-play compatto, suite software completa, SDK di facile utilizzo e integrazione. Sostenuto da una solida rete di partner (NVIDIA, HESAI, ROS, Matlab e altri).

Specifiche tecniche

Tipo di sistema

Inscatolato



Prestazioni IMU

Accelerometro, Giroscopio

Dati calibrati



Campionamento e integrazione dati (SDI)

Si

Prestazioni Sensor Fusion

Roll, pitch (VRU/AHRS)

0.2 deg RMS



Yaw/heading (AHRS)

1 deg RMS

Componenti di rilevamento

Giroscopio

±300 deg/s



Stabilità in azione

8 deg/h



Larghezza di banda (-3dB)

400 Hz



Noise density

0.004 deg/s/√Hz



Accelerometro

±8 g



Stabilità in azione

15 µg



Larghezza di banda (-3dB)

470 Hz



Noise density

15 µg/√Hz



Magnetometro

±8 G



Rumore totale RMS

1 mG



Non linearità

0.2%



Risoluzione

0.25 mG

Specifiche del sistema

Grado IP

IP51



Temperatura operativa

-40 to +85 °C



Dimensioni

40 x 36.8 x 15.7 mm



Peso

35.2 g



Certificazioni

CE, FCC, RoHS, MIL-STD-202, ITAR free



Alimentazione

3.2 to 5.1 V



Consumo (tipico)

<0.5 W



Interfacce

UART, SPI, I2C, CAN, RS232, RS422



Protocolli

Xbus, ASCII (NMEA) o CAN



Deriva clock

10 ppm (o esterno)



Frequenza output

Fino a 2kHz, 400 Hz SDI

Le specifiche complete e dettagliate sono disponibili all'indirizzo mtidocs.xsens.com

Download

Datasheet Avior AHRS Salesforce

Manuale Utente Xsens Avior series

Guida rapida utilizzo Getting Started

Avior Development Kit Development Kit
